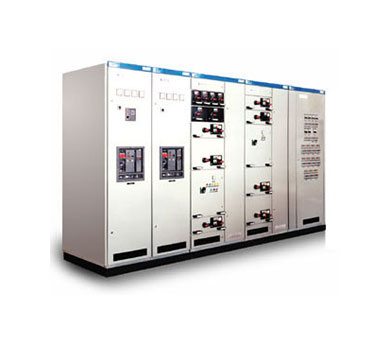

MNS  低壓抽屜式成套開關柜

概述

MNS低壓開關柜為封閉式戶內成套設備，其技術先進生產工藝成熟可靠，結構緊湊，便于安裝與維護，MNS低壓開關柜共用202種零部件，可任意組合成各種不同規格的裝置，柜架構件的標準化，通用程度較高。框架選用帶25㎜模數孔的C型材，用自攻螺釘、高強度連接件組裝而成，柜架的裝配精度高。開關柜安裝的單元回路較多，占地面積小。

MCC柜功能單元用鋼板分隔，互相獨立于，單元結構緊湊，容量大，功能強。各類型功能單元可以在一個柜體內單一組裝，也可以混合組裝，其有效安裝高度為1800㎜，根據方案自由組合。

主母線室位于柜體背部，電氣室位于柜體前部，電纜出線室位于柜前右部，三室相對獨立分隔，能有效防止事故擴大，安裝、使用、維護方便。
